F25 Verfahren zur Inspektion von Lauf und Schraube

• Drehmomentschlüssel (5,8 Nm)
• Sicherungsringzange
• Heböse (M8)
• Metrischer Sechskantschlüsselsatz

Die folgende persönliche Schutzausrüstung (PSA) ist für die Durchführung dieses Verfahrens ausdrücklich erforderlich. Diese gilt zusätzlich zu den PSA-Anforderungen, die durch lokale Vorschriften vorgeschrieben sind.

Tabelle 1: Bei der Durchführung dieses Verfahrens zu verwendende PSA.

Symbol:	Erläuterung:	Anwendbare Norm:
	Tragen Sie unbedingt Schutzbrille mit einer Schutzstufe gemäß EN166F.	EN 166:2001
	Tragen Sie unbedingt Fußschutz mit einer Schutzklasse gemäß EN ISO 20345 S3.	ISO 20345:2011
	Tragen Sie Handschuhe gemäß EN407 mit einer Mindestkontaktheatrate von 3 (X3XXXX).	EN 407:2004
	Schützen Sie sich mit einer Maske mit einer Zertifizierung gemäß EN149 FFP2.	UNI EN 149:2001
	Tragen Sie einen Gesichtsschutz mit einer Schutzklasse EN166F.	EN 166:2001
	Tragen Sie Schutzkleidung mit EN407 mit minimaler Kontaktwärmebeständigkeit der Stufe 3 (X3XXXX).	EN 407:2004



Schritt-für-Schritt-Anleitung:

Vor der Inspektion muss der Extruder gespült werden und es muss sichergestellt werden, dass der Zylinder und die Schnecke frei von Fremdkörpern sind.

Achten Sie auf die Ausrichtung des Teils, damit Sie wissen, wie es anschließend wieder zusammengesetzt werden muss.

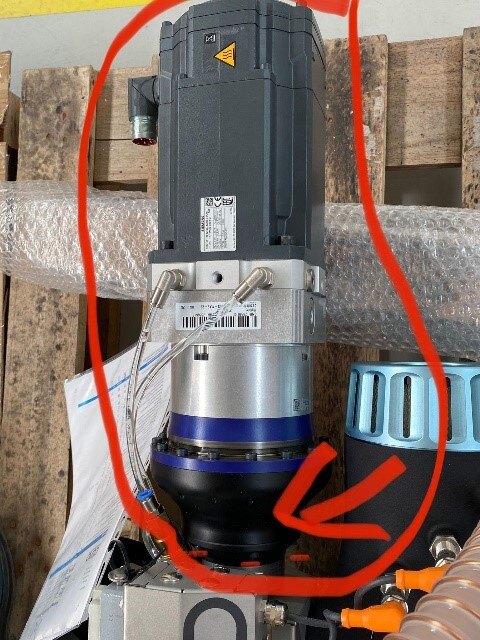

1. Lösen Sie die 6 Schrauben (mit dem Pfeil markiert), mit denen die rot markierte Baugruppe befestigt ist.



2. Nach dem Abschrauben dieses Teils kann die gesamte rot markierte Baugruppe vom

Zylinder abgehoben werden.

Achtung! Wenn Sie die Motorbaugruppe abnehmen, sollten Sie die

Wasserkühlschläuche am Antrieb herausnehmen. Die anderen Anschlüsse für die Wasserkühlung können

angeschlossen bleiben, damit Sie weiterhin eine aktive Kühlung für Ihren Trichtereinlass haben. Dies verhindert, dass der Trichter

schmilzt.

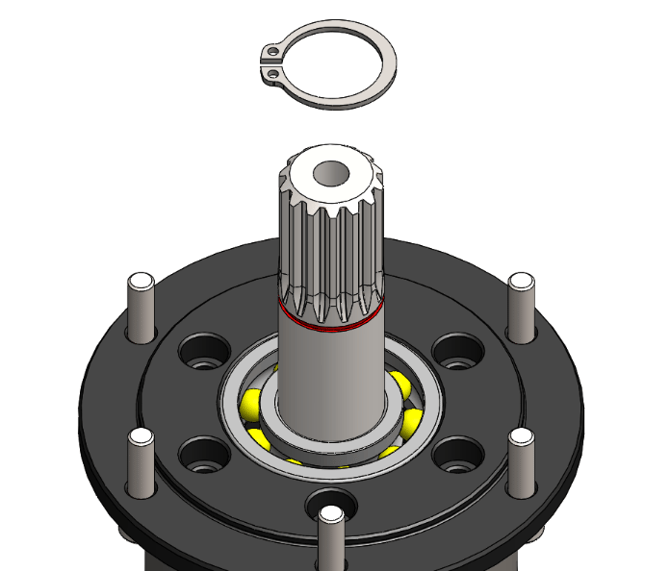

3. Entfernen Sie den „C-Clip“ mit einer geeigneten Sprengringzange.









4. Entfernen Sie das Lagergehäuse, das mit 6 Schrauben am Lauf befestigt ist.

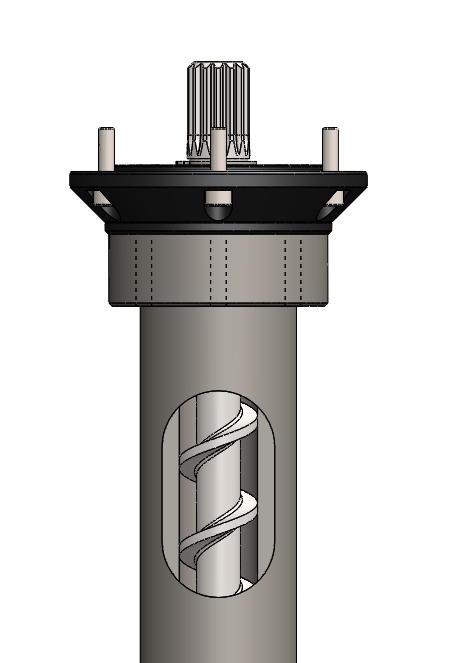

5. Setzen Sie eine Hebeöse (M8) in das Ende der Schraube ein.



6. Sie sollten nun in der Lage sein, die Schraube herauszuziehen. Ist dies nicht der Fall, müssen Sie

die Heizungen auf.

Stellen Sie sicher, dass die Wasserkühlungsleitungen angeschlossen sind, und tragen Sie PSA, wenn Sie

dies tun, um Verbrennungen zu vermeiden.





7. Überprüfen Sie, ob die Schraube beschädigt ist. (sollte in gutem Zustand sein)





Vorgehensweise beim Zusammenbau:





1. Setzen Sie die Schraube in den Lauf ein.



2. Befestigen Sie das Lagergehäuse mit 6 Schrauben am Zylinder. Tragen Sie Loctite Medium Strength

auf die Schrauben auf, bevor Sie sie festziehen. Verwenden Sie einen Drehmomentschlüssel, um die Schrauben mit 5,8 Nm festzuziehen















3. Bringen Sie den „C-Clip“ an.



4. Setzen Sie den Servoantrieb/die Kühleinheit wieder ein.

Achten Sie beim Einsetzen auf die Ausrichtung des Motors.

5. Bringen Sie die 6 Schrauben, mit denen die Servo-/Kühleinheit am Lagergehäuse befestigt ist, wieder an.





6. Überprüfen Sie alle Schrauben und Befestigungen noch einmal, um sicherzustellen, dass alles korrekt ist, bevor Sie den extruder aufheizen und die Reinigung zum ersten Mal testen.
